Fusibles

El sistema eléctrico de un vehículo está protegido contra los daños de sobrecarga eléctrica procedente de los fusibles.

Este vehículo tiene 2 (o 3) paneles de fusibles, uno colocado en el cojín del panel lateral del conductor y los otros en el vano del motor.

Si cualquier luz del vehículo, accesorio o control no funciona, compruebe el circuito de fusibles apropiado. Si un fusible se ha fundido, la pieza en su interior se derrite.

Si el sistema eléctrico no funciona, compruebe primero el panel de fusibles del lado del conductor.

Antes de reemplazar un fusible fundido, desconecte el cable negativo de la batería.

Reemplace siempre un fusible fundido por uno de la misma potencia.

Si el fusible que acaba de cambiar se vuelve a fundir, quiere decir que existe un problema eléctrico. Evite utilizar el sistema que tiene el problema y le recomendamos que se consulte un distribuidor HYUNDAI autorizado.

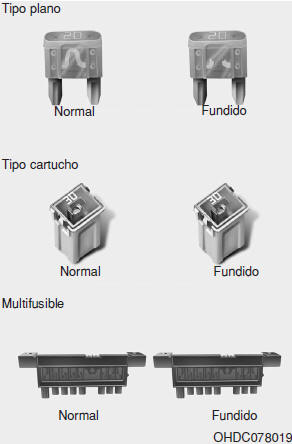

Se utilizan tres tipos de fusibles: de pala para pequeñas intensidades, de cartucho y multifusibles para intensidades mayores.

ADVERTENCIA - Cambio del fusible
  •  Nunca reemplace un fusible por otro que no tenga la misma potencia.
  •  Un mayor voltaje del fusible puede provocar daños y crear riesgo de fuegos.
  •  No monte nunca un cable o lámina de aluminio en vez del fusible correspondiente, incluso como reparación temporal. Puede provocar daños en la extensión del cable y un posible fuego.



PRECAUCIÓN No utilice un desatornillador o cualquier otro objeto de metal para extraer los fusibles pues podría crear un cortocircuito o dañar el sistema.

AVISO La etiqueta real en el panel de fusibles y relés puede diferir de los elementos instalados.

Reemplazo de los fusibles del panel de instrumentos

Reemplazo de los fusibles del panel de instrumentos

  1.  Apague el interruptor de encendido y todos los otros interruptores.
  2.  Abra la cubierta del panel de fusibles.
PRECAUCIÓN
  •  Al reemplazar un fusible o un relé quemado con uno nuevo, asegurarse que el nuevo fusible o relé encaje ajustadamente en las presillas.

    La fijación incompleta del fusible o del relé puede dañar las conexiones y sistemas eléctricos del vehículo e incluso provocar un incendio.

  •  No retirar fusibles, relés o terminales fijados con tornillos o tuercas.

    Los fusibles, relés y terminales pueden estar fijados incorrectamente y pueden provocar un incendio. Si los fusibles, relés y terminales fijados con tornillos o tuercas se queman, recomendamos consultar con un concesionario HYUNDAI autorizado.

  •  No conectar, en los terminales de los fusibles/relés, otros objetos como un motor o conexiones eléctricas. Ello puede dañar los contactos y afectar el funcionamiento del sistema.
  1. Tire del fusible averiado. Utilice la herramienta de desmontaje que está en el panel de fusibles del compartimento del motor.

Reemplazo de los fusibles del panel de instrumentos

  1. Compruebe los fusibles que ha extraído.

    Reemplace los fundidos.

  2.  Presione el nuevo fusible de la misma potencia y asegúrese que encaja perfectamente en los clips.

Si queda flojo, le recomendamos que se consulte con un distribuidor HYUNDAI autorizado.

Si no tiene fusibles de repuesto, utilice un fusible de la misma potencia del circuito que no vaya a necesitar para conducir el vehículo, como el fusible del mechero.

Si los faros u otras piezas eléctricas no funcionan pero los fusibles están bien, compruebe el panel de fusibles en el compartimento del motor. Si un fusible está fundido, reemplácelo.

Interruptor de fusibles

Interruptor de fusibles

Siempre colocar el interruptor de fusibles en la posición CONECTADO.

Si se mueve el interruptor a la posición DESCONECTADO, algunos elementos deben reiniciarse y el transmisor (o llave inteligente) puede no funcionar correctamente.

PRECAUCIÓN Siempre colocar el interruptor de fusibles en la posición CONECTADO mientras se conduce el vehículo.

Cambio del fusible del compartimento del motor

Cambio del fusible del compartimento del motor

  1. Apague el interruptor de encendido y todos los otros interruptores.
  2.  Retire la cubierta del panel de fusibles pulsando la lengüeta y tirando hacia arriba.
  3.  Compruebe los fusibles que ha extraído.

    Reemplace los fundidos. Para extraer o insertar un fusible, utilice el quitafusibles que se encuentra en el panel de fusibles del compartimento del motor.

  4.  Presione el nuevo fusible de la misma potencia y asegúrese que encaja perfectamente en los clips. Si queda flojo, le recomendamos que se consulte con un distribuidor HYUNDAI autorizado.
PRECAUCIÓN Tras comprobar el panel de fusibles en el compartimento del motor, monte la cubierta del panel de fusibles.

Si no lo hace, el contacto con el agua podría provocar fallos eléctricos.
