Ford Ka: Gato - Sustitución de una rueda - En caso de emergenciia - Ford Ka Manual de InstruccionesFord Ka: Gato

Es conveniente saber que:

  •  el peso del gato es de 1,76 kg;
  •  el gato no necesita ningún tipo de regulación;
  •  el gato no se puede reparar: en caso de desperfectos se debe sustituir por otro original;
  •  en el gato no se puede montar ninguna herramienta, a excepción de su manivela de accionamiento.

Gato

Cambiar la rueda tal como se indica a continuación:

  •  detener el vehículo en una posición que no sea peligrosa para el tráfico y que permita cambiar la rueda trabajando con seguridad. A ser posible, el terreno deberá ser plano y lo suficientemente compacto;
  •  apagar el motor y accionar el freno de mano;
  •  poner la primera marcha o la marcha atrás;
  •  levantar la alfombra del piso del maletero A-fig. 3;

Gato

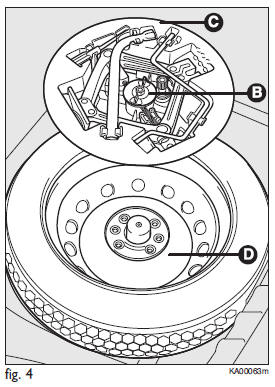

  • quitar el dispositivo de bloqueo B-fig. 4;
  •  retirar la caja de herramientas C y ponerlo al lado de la rueda que se debe reemplazar;
  •  retirar la rueda de repuesto D;
  •  para el desmontaje del embellecedor de la rueda, hacer palanca en la hendidura de la circunferencia externa con el destornillador suministrado;

Gato

  • para los vehículos equipados con llantas de aleación, retirar el embellecedor montado a presión utilizando el destornillador suministrado;
  •  aflojar una vuelta los pernos de fijación de la rueda que se debe sustituir con la llave suministrada E-fig. 5;
  •  girar la manivela del gato para abrirlo parcialmente;

Gato

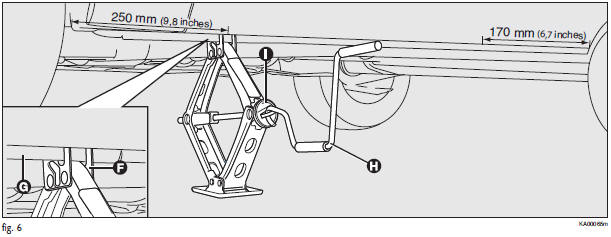

  • colocar el gato cerca de la rueda a sustituir a una distancia de aproximadamente 250 mm (9,8 pulgadas) del perfil del pasarrueda delantera, si es necesario sustituir una rueda delantero; o bien a una distancia de aproximadamente 170 mm (6,7 pulgadas) del perfil del pasarrueda trasero, si es necesario sustituir una rueda trasera (como se indica en la figura);
  •  asegurarse de que la ranura F-fig. 6 del gato encaje debidamente en la aleta G del larguero;
  • avisar a las personas presentes de que va a levantar el vehículo para que se alejen y, sobre todo, no se apoyen sobre el mismo hasta que vuelva a su posición inicial;
  •  introducir la manivela H en el dispositivo I del gato y levantar el vehículo hasta que la rueda se levante unos centímetros del suelo.

    Al girar la manivela, asegurarse de que la rotación se realice libremente y sin riesgos de excoriaciones en la mano debido al roce contra el suelo. Las partes móviles del gato (tornillos y articulaciones) también pueden ocasionar lesiones; evitar el contacto con ellas. En caso de ensuciarse con grasa lubricante, limpiarse cuidadosamente;

  •  comprobar que la superficie de contacto de la rueda de repuesto esté limpia y sin residuos que podrían, más adelante, provocar el aflojamiento de los pernos de fijación;

Gato

  • montar la rueda de repuesto haciendo coincidir el perno N-fig. 7 con uno de los orificios O presentes en la rueda;
  •  apretar los 4 pernos de fijación;
  •  girar la manivela del gato para bajar el vehículo y sacar el gato;
  •  ajustar bien los tornillos, pasando alternativamente de un tornillo a otro opuesto diametralmente, de acuerdo con el orden ilustrado en la fig. 8.
    Indicaciones generales
    El vehículo puede presentar de fábrica (bajo pedido/previsto) una rueda normal o una rueda de repuesto. Asimismo, para algunas versiones/equipamientos, el vehículo est&aacu ...

    Montaje de la rueda normal
    Siguiendo el procedimiento descrito anteriormente, levantar el vehículo y desmontar la rueda de repuesto. Versiones con llantas de acero Realizar las operaciones siguientes:  a ...
