Hyundai i10: Fusibles

El sistema eléctrico de un vehículo está protegido contra los daños de sobrecarga eléctrica procedente de los fusibles.

Este vehículo tiene 2 (o 3) paneles de fusibles, uno colocado en el cojín del panel lateral del conductor y los otros en el vano del motor.

Si cualquier luz del vehículo, accesorio o control no funciona, compruebe el circuito de fusibles apropiado. Si un fusible se ha fundido, la pieza en su interior se derrite.

Si el sistema eléctrico no funciona, compruebe primero el panel de fusibles del lado del conductor.

Antes de reemplazar un fusible fundido, desconecte el cable negativo de la batería.

Reemplace siempre un fusible fundido por uno de la misma potencia.

Si el fusible que acaba de cambiar se vuelve a fundir, quiere decir que existe un problema eléctrico. Evite utilizar el sistema que tiene el problema y le recomendamos que se consulte un distribuidor HYUNDAI autorizado.

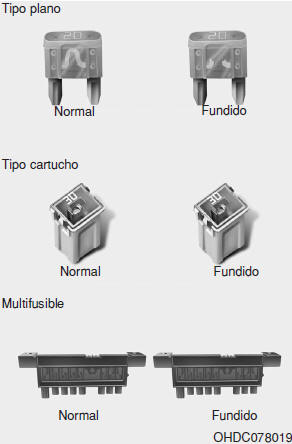

Se utilizan tres tipos de fusibles: de pala para pequeñas intensidades, de cartucho y multifusibles para intensidades mayores.

AVISO La etiqueta real en el panel de fusibles y relés puede diferir de los elementos instalados.

Reemplazo de los fusibles del panel de instrumentos

1.  Apague el interruptor de encendido y todos los otros interruptores.
2.  Abra la cubierta del panel de fusibles.

3. Tire del fusible averiado. Utilice la herramienta de desmontaje que está en el panel de fusibles del compartimento del motor.

4. Compruebe los fusibles que ha extraído.

   Reemplace los fundidos.

5.  Presione el nuevo fusible de la misma potencia y asegúrese que encaja perfectamente en los clips.

Si queda flojo, le recomendamos que se consulte con un distribuidor HYUNDAI autorizado.

Si no tiene fusibles de repuesto, utilice un fusible de la misma potencia del circuito que no vaya a necesitar para conducir el vehículo, como el fusible del mechero.

Si los faros u otras piezas eléctricas no funcionan pero los fusibles están bien, compruebe el panel de fusibles en el compartimento del motor. Si un fusible está fundido, reemplácelo.

Interruptor de fusibles

Siempre colocar el interruptor de fusibles en la posición CONECTADO.

Si se mueve el interruptor a la posición DESCONECTADO, algunos elementos deben reiniciarse y el transmisor (o llave inteligente) puede no funcionar correctamente.

Cambio del fusible del compartimento del motor

1. Apague el interruptor de encendido y todos los otros interruptores.
2.  Retire la cubierta del panel de fusibles pulsando la lengüeta y tirando hacia arriba.
3.  Compruebe los fusibles que ha extraído.

   Reemplace los fundidos. Para extraer o insertar un fusible, utilice el quitafusibles que se encuentra en el panel de fusibles del compartimento del motor.

4.  Presione el nuevo fusible de la misma potencia y asegúrese que encaja perfectamente en los clips. Si queda flojo, le recomendamos que se consulte con un distribuidor HYUNDAI autorizado.
