Ford Ka: Grupos ópticos delanteros - Sustitución de la lámpara exterior - En caso de emergenciia - Ford Ka Manual de InstruccionesFord Ka: Grupos ópticos delanteros

Los grupos ópticos delanteros están compuestos por las luces de posición, las luces de cruce, las luces de carretera y los intermitentes.

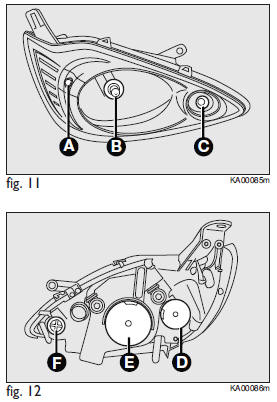

La disposición de las lámparas del grupo óptico es la siguiente fig. 11:

  1.  luces de posición
  2. luces de cruce/de carretera (con dos luces)
  3. intermitentes

Por el vano motor, retirar el tapón de goma D-fig. 12 para acceder a las lámparas de las luces de posición; retirar el tapón de goma E-fig. 12 para acceder a las lámparas de las luces de cruce/de carretera; girar hacia la izquierda el portalámparas F-fig. 12 para acceder a las lámparas de los intermitentes.

Grupos ópticos delanteros

En algunas versiones, para sustituir las lámparas de los grupos ópticos delanteras es necesario extraer el faro por completo.

Para extraer el faro, proceder del siguiente modo:

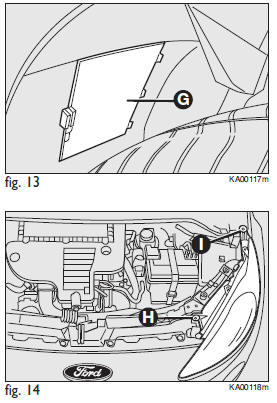

  •  girar por completo las ruedas hacia el exterior para alcanzar la tapa de acceso G-fig. 13, abrir la tapa de acceso y quitar el dispositivo de fijación correspondiente;

Grupos ópticos delanteros

  • después de haber elevado el capó, retirar los pernos de fijación H e I ubicados en los puntos indicados en la fig. 14;
  • retirar el faro.
    Sustitución de la lámpara exterior
    Para el tipo de lámpara y la correspondiente potencia, ver el apartado "Sustitución de una lámpara". ...

    Intermitentes
    Delanteros Para sustituir la lámpara, proceder del siguiente modo:  girar hacia la izquierda el portalámparas A-fig. 15 y extraerlo;  sacar la lámpara B ...
