Ford Ka: Luces antiniebla (donde estén previstas)

ADVERTENCIA Para sustituir las luces antiniebla, acudir a un taller de la Red de Asistencia Ford.

GRUPOS ÓPTICOS TRASEROS

Para sustituir una lámpara, proceder del siguiente modo:

•  abrir el maletero;

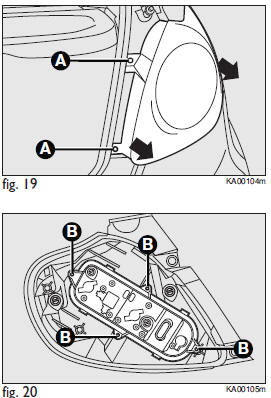

•  desenroscar los dos pernos de fijación A-fig. 19 y extraer el grupo óptico axialmente, sin girarlo;

• extraer el portalámparas de su alojamiento, después de retirar los cuatro tornillos de bloqueo B-fig. 20;
•  extraer las lámparas empujándolas levemente y girándolas hacia la izquierda.

Las lámparas están colocadas de la siguiente manera fig. 21:

C - Posición / Freno (arco superior)
D - Intermitentes
E - Posición (arco inferior)
F - Marcha atrás (piloto derecho)/ antiniebla traseras (piloto izquierdo).
- Marcha atrás (piloto izquierdo)/ antiniebla traseras (piloto derecho).

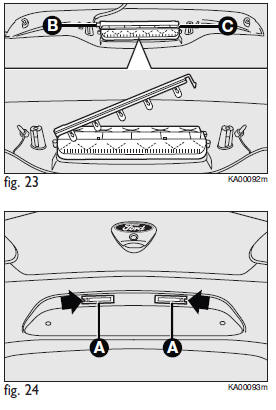

3ª LUZ DE FRENO fig. 22-23

Para sustituir una lámpara, proceder del siguiente modo:

•  extraer los dos pernos de fijación A;
•  extraer el grupo;
•  desconectar el conector eléctrico B;
•  abrir el portalámparas después de retirar los dos pernos de fijación;
•  sacar la lámpara montada a presión y sustituirla;
•  volver a cerrar el portalámparas y a enroscar los dos pernos de fijación;
•  enroscar los dos pernos de fijación A;

LUCES DE MATRÍCULA fig. 24

Para sustituir las lámparas, proceder del siguiente modo:

•  pulsando en el punto indicado por la flecha quitar el transparente A;
•  sacar la lámpara montada a presión y sustituirla;
•  volver a montar el transparente.
