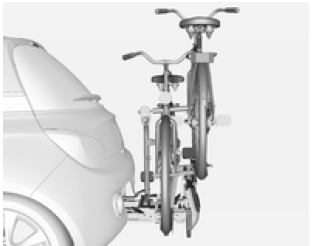

El portabicicletas trasero (sistema Flex-Fix) ofrece la posibilidad de fijar una bicicleta en un soporte extraíble integrado en el piso del vehículo. Se puede fijar una bicicleta adicional sobre un adaptador. No se permite el transporte de otros objetos.
El portabicicletas trasero puede soportar una carga máxima de 50 kg con el adaptador montado y de 30 kg sin el adaptador. Esto permite fijar una bicicleta eléctrica al soporte extraíble. La carga máxima sobre el adaptador es de 20 kg.
La distancia entre ejes de una bicicleta no debe exceder 1,15 metros.
De lo contrario, la bicicleta no se puede fijar con seguridad.
Si no está en uso, el portabicicletas se guarda introduciéndolo en el suelo del vehículo.
En las bicicletas no debe haber objetos que puedan soltarse durante el transporte.
Atención
Si el portabicicletas trasero está
extendido y el vehículo está muy
cargado, la altura del chasis
puede disminuir. Conduzca con cuidado cuando la carretera esté muy inclinada o circule sobre una rampa, baches, etc. |
Atención Póngase en contacto con su proveedor de bicicletas antes de montar bicicletas con cuadros de carbono. Podría dañar las bicicletas. |
Extracción Abrir el portón trasero.
Advertencia No debe haber nadie en la zona de extensión del portabicicletas trasero al abrirlo, riesgo de lesiones. |

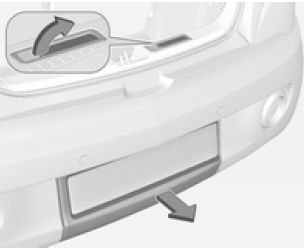

Levante la palanca de desbloqueo. El sistema se desenclava y sale rápidamente del parachoques

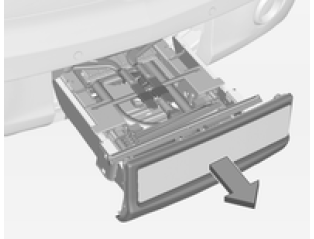

Extraiga por completo el portabicicletas trasero hasta que se enclave de forma audible.
Asegúrese de que no es posible introducir el portabicicletas trasero sin volver a accionar la palanca de desbloqueo.
Advertencia
Sólo se permite montar objetos en
el portabicicletas trasero si el sistema
está correctamente enclavado. Si el portabicicletas trasero no se puede enclavar correctamente, no monte ningún objeto sobre el sistema y vuelva a plegarlo. Recurra a la ayuda de un taller. |

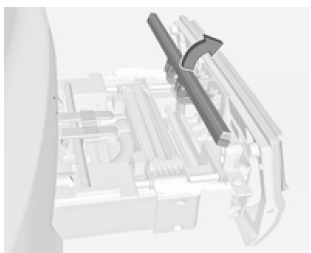

Despliegue la luz de la matrícula
Levante la luz de la matrícula y gírela hacia atrás.

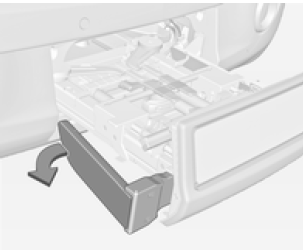

Despliegue de las luces traseras

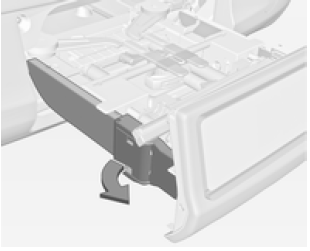

Gire las bisagras de las dos luces traseras hacia atrás hasta el tope.
Gire las dos luces traseras hacia atrás hasta el tope.
Despliegue del alojamiento de las ruedas

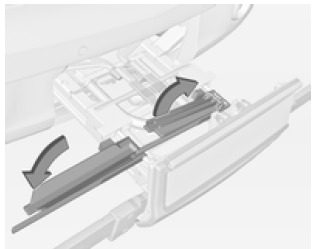

Quite la correa y despliegue el alojamiento de las ruedas.
Bloquear el portabicicletas trasero

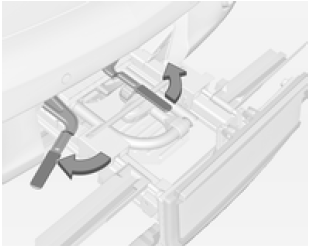

Quite la correa y mueva las dos palancas de fijación lateralmente todo lo que se pueda.
En caso contrario, no estará garantizado un funcionamiento seguro.
