Ford Ka: Cuadro e instrumentos de a bordo

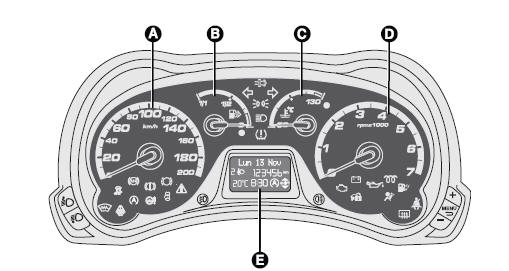

fig. 8 - Versiones con pantalla multifunción

Versiones con volante a la izquierda

1. Velocímetro (indicador de velocidad).
2.  Indicador del nivel de combustible con testigo de reserva.
3.  Indicador de la temperatura del líquido de refrigeración del motor con testigo de temperatura máxima.
4.  Cuentarrevoluciones.
5.  Pantalla.

Los testigos y sólo se encuentran en la versión Diesel.

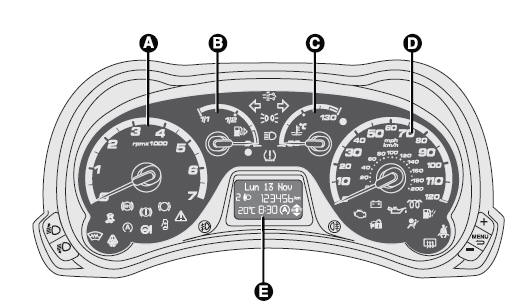

fig. 9 - Versiones con pantalla multifunción

Versiones con volante a la derecha

1. Cuentarrevoluciones.
2. Indicador del nivel de combustible con testigo de reserva.
3. Indicador de la temperatura del líquido de refrigeración del motor con testigo de temperatura máxima.
4. Velocímetro (indicador de velocidad).
5. Pantalla.

Los testigos y sólo se encuentran en la versión Diesel.

El color de fondo de los instrumentos y su tipología puede variar según las versiones.

VELOCÍMETRO

Indica la velocidad del vehículo.

CUENTARREVOLUCIONES

Indica el número de revoluciones del motor.

INDICADOR DEL NIVEL DE COMBUSTIBLE

Indica la cantidad de combustible presente en el depósito.

El testigo encendido indica que en el depósito quedan 5 litros de combustible aproximadamente.

No viajar con el depósito de combustible casi vacío: la falta de alimentación podría dañar el catalizador.

INDICADOR DE LA TEMPERATURA DEL LÍQUIDO DE REFRIGERACIÓN DEL MOTOR

Indica la temperatura del líquido de refrigeración del motor y empieza a emitir señales cuando supera aproximadamente los 50C.

El testigo encendido (junto con el mensaje que se visualiza en la pantalla multifunción) indica un aumento excesivo de la temperatura del líquido refrigerante; en este caso, es necesario apagar el motor y acudir a un taller de la Red de Asistencia Ford.
