Ford Ka: Posición de los fusibles - Sustitución de fusibles - En caso de emergenciia - Ford Ka Manual de InstruccionesFord Ka: Posición de los fusibles

Fusibles del salpicadero

Posición de los fusibles

Versiones con volante a la izquierda

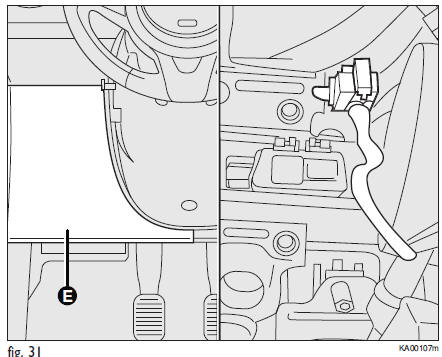

Para acceder a los fusibles, es necesario retirar la cubierta E montada a presión.

El fusible de 5 A para retirar el vaho de los espejos exteriores se encuentra en la zona de toma de diagnosis, como se muestra en la fig. 31.

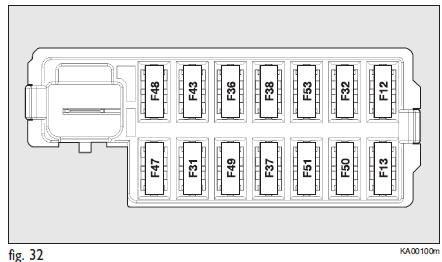

En la zona inferior, al lado de los pedales, está la centralita indicada en la fig. 32.

Posición de los fusibles

Versiones con volante a la derecha

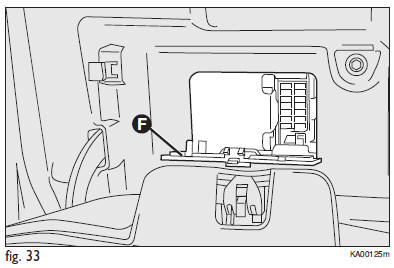

Para acceder a la centralita de fusibles ilustrada en fig. 32, abrir el portón F ubicado en la guantera fig. 33.

Posición de los fusibles

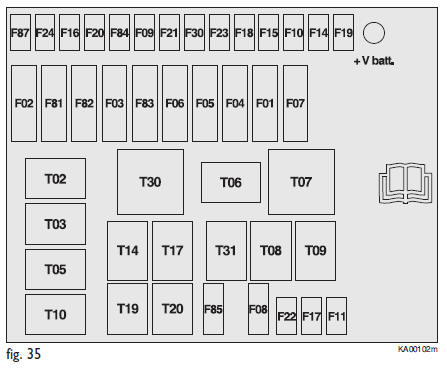

Centralita del vano motor fig. 34 y 35

Centralita del vano motor

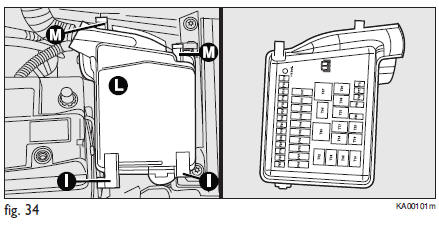

Una segunda centralita se encuentra en el lado derecho del vano motor, al lado de la batería. Para acceder, pulsar el dispositivo I, separar las lengüetas M y quitar la tapa L.

La numeración que identifica la pieza eléctrica correspondiente a cada fusible es visible en el reverso de la tapa.

Centralita del vano motor

Efectuar un cuidadoso lavado del vano motor, procurando no mojar directamente con un chorro de agua las centralitas.
